В данной статье, как вы уже поняли по названию мы будем разбирать рулевой механизм, рулевую колонку, тяги и рулевые рычаги, цилиндр и гидроусилитель руля, ось переднюю, рычаги подвески, цапфы, шкворня, балки, ступицы передней оси, задний мост, главный редуктор моста, корпус моста, ступицу заднего моста, главную пару, задний дифференциал, редуктор, полуоси колес, Карданные валы, замедлители электрические и гидравлические.
По данным номерам вы сможете без труда найти необходимую зап часть в нашем каталоге у наших продавцов запчастей на сайте. А если детали нет в каталоге вы всегда можете обратиться через обратную связь и запросить деталь сразу у всех продавцов через форму обратной связи, указав все данные автомобиля. У нас вы сможете найти новые запчасти и б.у, в нашем каталоге есть крупные автомагазины, оптовые компании по продаже автомобильных запчастей, поставщики деталей из европы, разборки легковых и грузовых автомобилей. Кроме того у нас вы сможете найти автозапчасти для любого грузового транспорта: Volvo Trucks, Scania, Mercedes Benz, MAN, DAF, Iveco, Renault Trucks.
Рулевой механизм в сборе
1 5001837204 рулевое управление 1 RNV обновлен.
1 5010251246 рулевое управление 1
2 0870227700 винт с 6-гр/головкой 4
3 5000670655 плоская шайба 4
1 5001838802 набор уплотн.рул/меха 1
2 5000296840 клапан 1
3 7701006982 кольцевое уплотнение 1
4 7420427939 5001874397 винт 2
5 5000289371 гайка 1
6 5001852679 труба 1
Вариант 09803
1 5010239644 скольз. трансмиссия 1
2 5003101848 винт с 6-гр/головкой 2
3 5003034245 стопорная гайка 2
4 5010239620 кольцо 1
5 7420920408 нажимная гайка 5
6 5003008105 винт с шестигр. головкой 4
7 5000762947 кольцо 1
8 5003008083 винт кругл.голов/torx 1
9 5010239650 сильфон 1
10 5010239296 кольцо 1
11 5010239649 сильфон 1
12 5010239271 кольцо 1
13 5001834314 кардан 1
14 0000705667 винт с 6-гр/головкой 1
15 0000450645 гайка 1
16 7703061031 упорный подшипник 5 PLS пластик.
Вариант 09802 отличается только 1) 5010239645 скольз. трансмиссия

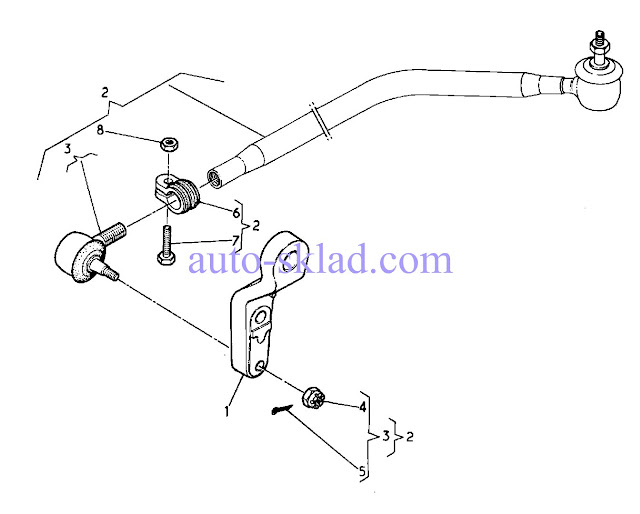

Вариант 20702/09 + 21501 параболический
1 5010130950 сошка 1
2 5010294287 рулевая тяга 1
3 5000288360 Наконечник рулевой тяги 120*M30/M24*1.5 RHT MAN/RVI 86
4 0003403708 коорнчатая гайка 2
5 5003068036 шплинт 2
6 5001834158 захват 1
7 5003101225 винт с 6-гр/головкой 1
8 5003034247 стопорная гайка 1
1 5010239332 сошка 01
2 5010630617 рулевая тяга 1
3 5000288360 Наконечник рулевой тяги 120*M30/M24*1.5 RHT MAN/RVI 86
4 0003403708 коорнчатая гайка 2
5 5003068036 шплинт 2
6 5001834157 захват 1
7 5003101225 винт с 6-гр/головкой 1
8 5003034247 стопорная гайка 1
бачок масляный и крепеж
2 5003101161 винт с 6-гр/головкой 3
3 5003032159 гайка 6-гранная m 3
4 5003053511 плоская шайба 6
5 5010216805 ресивер гидр/жидкости 1
6 5010571653 зажимный хомут 1
Деталировка масляного бачка
1 5000820895 или 7400349619 фильтр. элемент 1
2 5000820896 пружина, рессора 1
3 5001822088 уровнемер 1
4 5000821834 пробка заливного отв. 1
5 5001835095 резиновое уплотнение 1
6 5001834879 ручка 1
7 5001845467 кольцо 1
Автомобиль 300-400 вариант 12051/55+21501
1 5010294723 труба 1
2 5003101670 шестигр. винт 1
3 5003033001 7420920984 шестигр. гайка 2
4 5005005006 хомут установочный 3
5 5003058073 упорный подшипник 3
6 5003009002 винт цил/г. 6-г/угл. 3
7 5010056453 резиновое уплотнение 1
8 7703083429 или 5010610687 зажимный хомут 1
9 5010239513 гибк.ая труба 1 HP
10 5689485000 rubber hose 1
11 5000727402 кронштейн 1
12 5689110740 защитный чехол 1
13 5005130465 соединитель 1
14 5005130402 колено 1
15 5010294904 труба 1
16 7420920983 накидная гайка 2
17 7703083427 или 5010610688 зажимный хомут 2
18 5003101705 шестигр. винт 2
19 7420920457 плоская шайба 2
20 7420920983 накидная гайка 2
21 7421015127 пружинная шайба 1
22 5003101754 или 5010130681 винт с 6-гр/головкой 1
23 5010383151 змеевик 1
24 5005130395 колено 1
25 0606616000 распорка 1
Автомобиль 420 вариант 12094+21501
1 5010383972 труба 1
2 5005030746 соединитель 1
3 0000712560 уплотнение медное 1
4 7703083427 или 5010610688 зажимный хомут 1
5 5010294904 труба 1
6 7703083427 или 5010610688 зажимный хомут 2
7 5010383151 змеевик 1
8 5005130395 колено 1
9 5003101754 или 5010130681 винт с 6-гр/головкой 1
10 7421015127 пружинная шайба 1
11 5003033001 или 7420920984 шестигр. гайка 1
12 5010488274 гибк.ая труба 1
13 5005130402 колено 1
14 5005130465 соединитель 1
15 7703062006 прокладка 1
16 5000727402 кронштейн 1
17 5689485000 Патрубок бачка расширительного
18 5689110740 защитный чехол
19 7705005279 хомут установочный 3
20 5003019050 винт 3
21 7420920983 накидная гайка 3
22 5003085018 соединит. кабель 1
есть вариант отличающейся следующими деталями:
1 5010453940 труба 1
4 7703083429 5010610687 зажимный хомут 1
9 5003002030 винт фланца 01
11 7703033031 контргайка фланца 01
15 7703062006 прокладка 01
Ось передняя
Цапфы и шкворня передней осиЕ81 вариант 168BL
1 5010439469 шейка оси 1 GH слева
1 5010439472 шейка оси 1 DR справа
3 5010630993 валик шкворня цапфы 1
5 5010439195 уплотнительн. кольцо 4
6 5000792140 кольцо 2
7 5010439415 игольчатая втулка 4
8 5010566166 роликовый упор 2
9 5010436005 пробка 2
11 7400914532 стопорное кольцо 4
12 5010630740 пробка 2
13 5005097022 маслёнка 2
14 5010216741 винт 2
15 5010251843 рулевая сошка 1 ( есть отличающийся вариант с 5010251971)
16 5000737981 6-гр/винт с буртиком 2
17 5010251863 рукоятка завода 1 GH слева
17 5010251864 рукоятка завода 1 DR справа
18 5010145380 6-гр/винт с буртиком 4
1 5010436015 шейка оси 01 GH слева
2 5010436018 шейка оси 01 DR справа
4 5010216741 винт 02
8 5010251678 02
13 5005097016 маслёнка 02
15 5010251971 рулевая сошка 01
Вариант М9957
1 5010439935 шейка оси 1 GH слева
1 5010439938 шейка оси 1 DR справа
2 5010630994 валик шкворня цапфы 2
3 5000792140 кольцо 2
4 5010439415 игольчатая втулка 4
5 5010439195 уплотнительн. кольцо 4
6 5010630740 пробка 1
7 5010436005 пробка 1
8 0948381406 уплотнительное кольцо 2
9 7400914532 стопорное кольцо 4
10 5005097022 маслёнка 1
11 5010566166 роликовый упор 1
12 5010216741 винт 2
14 5010056288 велосипедная шпонка 2
15 5003057046 упругая шайба 2
16 5003032162 шестигр. гайка 2
17 5010251971 рулевая сошка 1
18 5000737981 6-гр/винт с буртиком 2
19 5010251863 рукоятка завода 1 GH слева
19 5010251864 рукоятка завода 1 DR справа
20 5010145380 6-гр/винт с буртиком 4

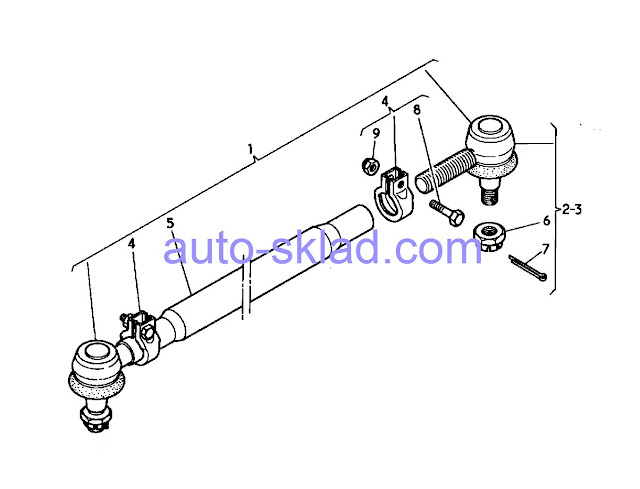

Тяга рулевая поперечная передней оси
Е82 вариант 168BF
1 5010308082 Тяга центральная 1
2 5001832581 Наконечник рулевой тяги левый 1 PAG левая резьба
3 5000288360 Наконечник рулевой тяги правый 1 PAD правая резьба
4 5001834428 захват 2
5 5001834443 труба тяги 1
6 5010571543 или 5010377778 коорнчатая гайка 2
7 5003068034 шплинт 2
8 5003101225 винт с 6-гр/головкой 2
9 5003034247 стопорная гайка 2
1 5010439022 сцепной шатун 1
2 5001852452 шаровой шарнир 1
3 0003403708 коорнчатая гайка 1
4 5003068034 шплинт 1
5 5001853151 муфта 1
6 5001852455 Хомут 1
7 5003101168 винт с 6-гр/головкой 1
8 5000466486 гайка стопорящая 1
ступица, подшипники, крепеж колес
Вариант 59323 ( Сталь и алюминий отличаются только 8 пунктом)
1 5000792552 опора обода 2
2 5010439770 ступица качения 2
3 5000716984 гайка 2
4 5010056010 специальная шайба 2
5 5010056412 2
6 5003065092 кольцевое уплотнение 2
7 5010439633 винт фланца 20
вариант Сталь 8 5000737601 болт колёсного вала 20
вариант Алюминий 8 5010319141 шпилька колеса 20
9 5010457733 5010262934 гайка 20
10 5010224222 заглушка 20
1 5010056109 опора обода 2
2 5010439770 ступица качения 2
3 5000716984 гайка 2
4 5010056010 специальная шайба 2
5 5010056412 2
6 5003065092 кольцевое уплотнение 2
7 5010056478 6-гр/винт с буртиком 20
8 5010319141 шпилька колеса 20
9 5010457733 5010262934 гайка 20
1 5000792552 опора обода 2
2 5010439770 ступица качения 2
3 5000716984 гайка 2
4 5010056010 специальная шайба 2
5 5010571187 пробка 2
6 5010571120 кольцевое уплотнение 2
7 5010439633 винт фланца 20
8 5000737601 болт колёсного вала 20
9 5010457733 5010262934 гайка 20
10 5010224222 заглушка 20
Мост задний
Редуктор заднего моста бывают разные с разными передаточными числами, количеством главных передач, какой стоит у вас можно определить по вин коду в специальной программе.Варианты редукторов:
1 5600585952 главн. передача моста
1 5600585950 главн. передача моста
1 5600585951 главн. передача моста
1 5600585953 главн. передача моста
1 5600585954 главн. передача моста
1 5600585948 главн. передача моста
1 5600584419 главн. передача моста
1 5600585949 главн. передача моста
1 5600585946 главн. передача моста
1 5600585944 главн. передача моста
1 5600585947 главн. передача моста
Корпус заднего моста тоже бывают нескольких видов.
Ступица заднего моста
P1370 сталь, вариант 15294+59323
1 5010566070 втулка колеса 2
2 5010319935 Пыльник (рекуперационный лист) 2
3 5010566199 уплотнительн. кольцо 2
4 7420898440 или 5000671438 защитный лист 2
5 5010587010 Подшипник ступицы 160*95*46 RVI Premium 2
6 5010587007 Подшипник ступицы 85*140*41 RVI/MB LK/LN2/MK 84--> 2
7 5010439317 болт колёсного вала 20
8 5010457733 или 5010262934 гайка 20
9 5000682954 согнутая труба 2
алюминиевый вариант отличается только 7 позицией 5010241892 болт колёсного вала 20
вариант P1342 алюминий 15246+59324/27/29
1 5010566112 втулка колеса 2
2 5010319935 рекуперационный лист 2
3 5010566199 уплотнительн. кольцо 2
4 7420898440 или 5000671438 защитный лист 2
5 5010587010 Подшипник ступицы 160*95*46 RVI Premium 2
6 5010587009 Подшипник ступицы 150*90*42 RVI G/R/Maxter/Magnum/Kerax/Premium 2 7 5010241892 болт колёсного вала 20
8 5010457733 5010262934 гайка 20
9 5000682954 согнутая труба 2
1 5010566112 втулка колеса 2
2 5010319935 рекуперационный лист 2
3 5010566199 уплотнительн. кольцо 2
4 7420898440 или 5000671438 защитный лист 2
5 5010587010 taper roller bearing 2
6 5010587009 taper roller bearing 2
7 5010241892 болт колёсного вала 20
8 5010457733 5010262934 гайка 20
9 5000682954 согнутая труба 2
Кронштейны дифференциалов и крепеж заднего моста
Вариант 15294
1 5010241942 кронштейн дифференц. 1
2 5010319367 6-гр/винт с буртиком 4
3 5010319373 6-гр/винт с буртиком 18
4 5010571417 пробка 1

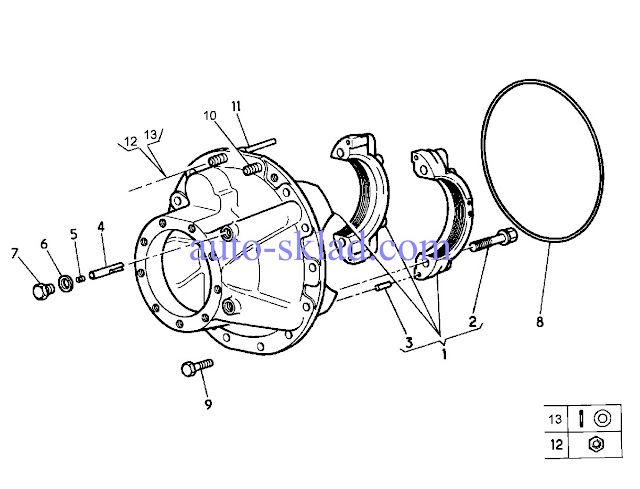

Вариант 15222/44/46
1 5000675542 кронштейн дифференц. 1
2 0000192293 6-гр/винт с буртиком 4
3 5010610282 или 0021172012 штифт насечной 4
4 5000654092 трубка смазывания 1
5 0000188148 винт/пружина сжатия 1
6 0021323045 уплотнение медное 1
7 5000671460 пробка 1
8 0948360937 кольцевое уплотнение 1
9 5010241515 6-гр/винт с буртиком 12
10 5010241517 штифт 2
11 5010241516 специальный штифт 1
12 5003032243 гайка 6-гранная m 3 L21
12 5003032265 гайка 6-гранная m 2 L24
13 0000141014 плоская шайба 3
Главная пара и шестерни заднего моста, как и сами дифференциалов бывают разные. Вот такие:
5600584417 - Главная пара дифференциала 13*37 R.=1:2,85 P1370 RVI Magnum E.Tech/Premium
5600584418 - Главная пара дифференциала
5600584421 - Главная пара дифференциала
5600584855 - Главная пара дифференциала 8*37 R.=1:4,62 P1370 RVI AE Magnum/Premium
5600594910 - Главная пара дифференциала
5600594911 - Главная пара дифференциала
5600594912 - Главная пара дифференциала 14*41 R.=1:2,93 RVI AE Magnum/Premium/Midlum/Kerax
5600594913 - Главная пара дифференциала
5600594914 - Главная пара дифференциала
5600594915 - Главная пара дифференциала
5600594916 - Главная пара дифференциала
5600594917 - Главная пара дифференциала
5600594918 - Главная пара дифференциала
5600594919 - Главная пара дифференциала
5600594920 - Главная пара дифференциала
5600594921 - Главная пара дифференциала
5600594923 - Главная пара дифференциала
5600594924 - Главная пара дифференциала
5600594925 - Главная пара дифференциала 11x37 R.=1:3,36 P1370
5600594926 - ГЛАВНАЯ ПАРА 37:12
Фланец соединительный заднего моста
бывают 2-х видов:
1 5010241998 Фланец дифференциала
1 5010319125 (6.56700 Дизель Техник, 155.228 CEI) Фланец дифференциала
Корпус хвостовика заднего моста
Вариант P1341/42/45 - 15222/44/46
1 5000675546 подшипниковый картер 1
2 5000682795 taper roller bearing 2
3 5010534863 уплотнение 1
4 5000664043 гайка фланца 1
5 5000664148 распорка
5 5000664149 распорка
5 5000664150 распорка
6 5000675547 калибров. прокладка 30
6 5000675548 калибров. прокладка 40
6 5000675549 калибров. прокладка 50
6 5000675550 калибров. прокладка 60
6 5000675551 калибров. прокладка 70
6 5000675552 калибров. прокладка 100
6 5010241468 калибров. прокладка 25
7 5000785250 роликовый подшипник 1
8 7703066096 стопорное кольцо 1
9 5003101240 винт с 6-гр/головкой 9
10 0021247008 шайба 9
1 5010319040 подшипниковый картер
2 5010241401 конический рол/подшип
3 5010319751 конический рол/подшип
4 5010534863 уплотнение
5 5010241239 гайка
6 5010241287 распорка
6 5010241288 распорка
6 5010241289 распорка
7 5010319042 калибров. прокладка 25
7 5010319043 калибров. прокладка 30
7 5010319044 калибров. прокладка 40
7 5010319045 калибров. прокладка 50
7 5010319046 калибров. прокладка 60
7 5010319047 калибров. прокладка 70
7 5010319048 калибров. прокладка 100
8 5010241406 роликовый подшипник
9 5010319102 шайба
10 7703066096 стопорное кольцо
11 5010319049 6-гр/винт с буртиком 10
1 5000794101 партия дифференц. 1
2 5010534113 полумуфта, полукокиль 1 DR справа
3 5010534112 полумуфта, полукокиль 1 GH слева (может отличаться 5010534111)
4 5010534983 крестовина 1
5 5010534114 планетарный упор 4
6 5000671226 планет.упорн.подшип. 2
7 5010534822 ролик. подшип. 1
8 5000664855 специальная гайка 2
9 0000184616 специальный арретир 2
10 5000654526 специальный арретир 2
11 7703002020 шестигр. винт 4
12 5000682326 6-гр/винт с буртиком 12
13 5000671332 6-гр/винт с буртиком 16
14 5010241094 конический рол/подшип 1
1 5001854473 комплект сателлита диффер 01 VSR см. иной вариант
2 5010319615 1 DR справа
3 5010319613 половина капота 01 GH слева
4 5010534984 крестовина дифференц. 1
5 5010319478 планет.упорн.подшип. 4
6 5010319562 планет.упорн.подшип. 2
7 5010534617 конический рол/подшип 1
8 5010241945 гайка 1
9 5010241210 гайка 1
10 5010534616 конический рол/подшип 1
11 5000695135 винт 2
12 5010319133 6-гр/винт с буртиком 16
1 5010319698 возбудитель 1
2 5000671457 торцовый кулачок 1 FIX скреплен./крепёж
3 5000671227 стопорное кольцо 1
4 5000664083 торцовый кулачок 1 MOB подвижн.
5 5000685685 вилка 1
6 5010611038 5010443207 зажим 2
8 5000671203 специальный штифт 1
9 0021247008 шайба 1
10 5003032243 гайка 6-гранная m 1
11 5010292740 штифт 1
12 7420920460 5003053497 шайба коническая 1
13 5003068082 шплинт 1
14 5003101674 шестигр. винт 2
15 5003058081 упорный подшипник 2
16 5010306719 контактор 1
1 5010319698 возбудитель 1
2 5010241948 торцовый кулачок 1 FIX скреплен./крепёж
3 7703066120 кольцо стопорн. наруж. 1
4 5010241949 торцовый кулачок 1 MOB подвижн.
5 5010241994 вилка 1
6 5010611038 5010443207 зажим 2
8 5010241996 штифт 1
9 5003101674 шестигр. винт 2
10 5003058081 упорный подшипник 2
11 5010292740 штифт 1
12 7420920460 5003053497 шайба коническая 1
13 5003068082 шплинт 1
14 5010241968 шайба 1
15 5010306719 контактор 1
1 5010306719 контактор 1
2 0772591289 шарик 1
3 5000793431 набор уплотнений 1
Вариант P1342 - 15246
1 5000675838 вал колеса 01 GH слева
2 5000682748 вал колеса 01 DR справа
Вариант P1370 - 15294
1 5010319632 вал колеса 1 GH слева
2 5010319631 вал колеса 1 DR справа
3 5010534282 винт фланца 24
4 5010377148 пробка 2
1 5000675990 вал колеса 01 GH слева
2 5000675790 01 DR справа
Вариант P1341 - с блоком вариант 15244+66202
1 5000675990 вал колеса 01 GH слева
2 5000675791 вал колеса 01 DR справа
P1342 вариант 15244
1 5000849667 партия переходников 2
2 5010319269 картер редуктора 2
3 0000192766 перекладина 2
4 5010443947 5000787718 игла
5 5010241890 игольчатый упорн/подш 8
6 5010241889 игольчатый упорн/подш 2
7 7420815098 пробка 2
8 7703062063 metal-fiber gasket 2
9 0948360986 уплотнительное кольцо 8
10 5000671698 6-гр/винт с буртиком 24
11 5003009278 винт с шестигр. головкой 6
12 5010319267 кольцевое уплотнение 2
1 5000849420 партия переходников 02
2 5000675811 картер редуктора 02
3 5010534987 перекладина 02
4 5010443947 5000787718 игла 00 256
5 5010611110 5010611175 игольч. подшипник 08
6 5010611109 5010611174 игольч. подшипник 02
7 7420815098 пробка 02
8 7703062063 metal-fiber gasket 02
9 0948361064 кольцевое уплотнение 08
10 5000671328 6-гр/винт с буртиком 24
11 5003009278 винт с шестигр. головкой 08
12 5003065132 кольцевое уплотнение 02
P1345 вариант 15222
1 5000849555 партия переходников 2
2 5010319268 картер редуктора 2
3 5000664943 перекладина 2
4 5010443948 игла
5 5010443950 кольцо 8
6 5010319517 узел ударной иголки подши 8
7 5003065128 кольцевое уплотнение 8
8 5010241889 игольчатый упорн/подш 2
9 7420815098 пробка 2
10 7703062063 Уплотнительное кольцо, резьбовая правая 2
11 5000671697 6-гр/винт с буртиком 24
12 5003009278 винт с шестигр. головкой 4
13 5010319267 кольцевое уплотнение 2
Карданный вал так же можно определить по размеру, типа кузова, различные варианты, а креставина кардана можно подобрать исходя из снятых с нее размеров штангенциркулем.
Детали замедлителя так же можно определить по вин коду автомобиля, на электрический замедлитель запчасти найти тяжелей, так как они реже встречаются, но у наших продавцов есть детали для многих замедлителей!
Вот к примеру гидравлический замедлитель Voith 133/2 Вариант 12237/68/AP +26703
1 5010245597 замедлитель 1
2 5010256520 кольцевое уплотнение 1
3 5010273307 специальная шайба 1
4 5010273309 переходник 1
5 5010245099 диск сцепн. муфты 1
6 5010245100 специальный арретир 1
7 5010273312 специальная шайба 1
8 5010245101 винт 2
9 5010049093 винт с 6-гр/головкой 4
10 7420920434 5003034250 гайка стопорящая 4
Источник: auto-sklad.com
0 комментариев:
Отправить комментарий
Спасибо за оставленный комментарий!
